※产品概述

DFW系列高压电缆分接箱，广泛用于35kV、24kV、10kV   电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分接箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘、无裸露带电体;带开关分接箱的开关均采用SF6绝缘负荷开关。

DFW系列分接箱设计为户外免维护运行，安全可靠，其防护等级达IP33,地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资,提高供电可靠性。

※结构特点

1.结构紧凑，占地面积小，安装简易，操作方便，免维护;

2.箱体全部为金属钢板或不锈钢板，厚度为2mm,采用防腐设计和特殊喷漆处理，在恶劣环境中可靠运行(寿命≥30年);

3.户外全天侯，全防护结构，适用于高温、严寒、洪水浸泡、高粉尘地域;

4.全密封、全绝缘结构，无须绝缘距离，高压带电部分全部为硅橡胶或EPDM预制式电缆连接器，有效保证人身安全;

5.灵活的组合可使出线分支数达到七路，可与SF6负荷开关组成环网供电，充分满足多种接线要求;

6.电缆接头可做为开关，带负荷拔插，开断200A负荷电流;

7.安装故障指示器后，可迅速检测电路故障;

8. 一次性投资小，减小电缆长度，不占建筑面积，节省资金。

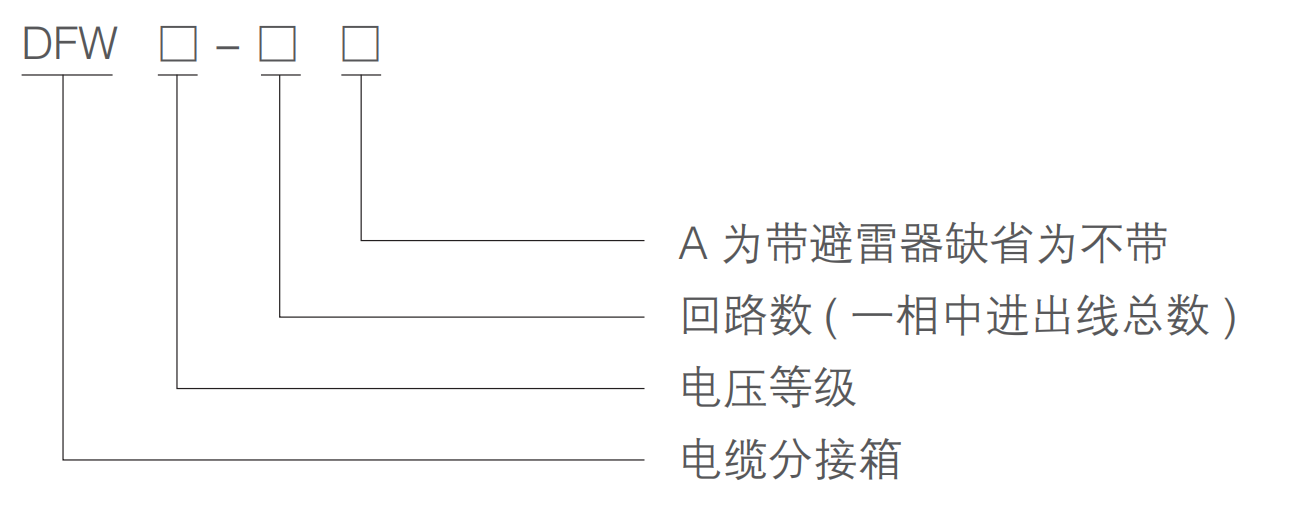

※型号及含义

※使用条件

1.环境温度：最高气温：+40℃，最低气温-30℃；

2.风速：相当34m/s(不大于700Pa)；

3.湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于95%；

4. 防震：水平加速度不大于 0.4m/s2， 垂直加速度不大于 0.15m/s2 安装地点倾斜度：不大于3°；

5. 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，安装地点无剧烈震动。

注：订购本产品超出上述条件规定时，请与本公司协商。

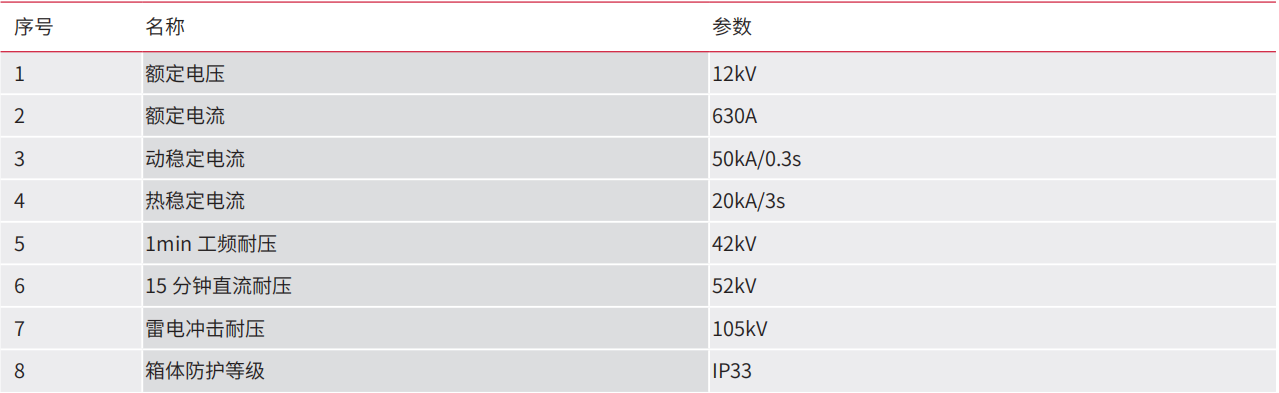

※主要技术参数

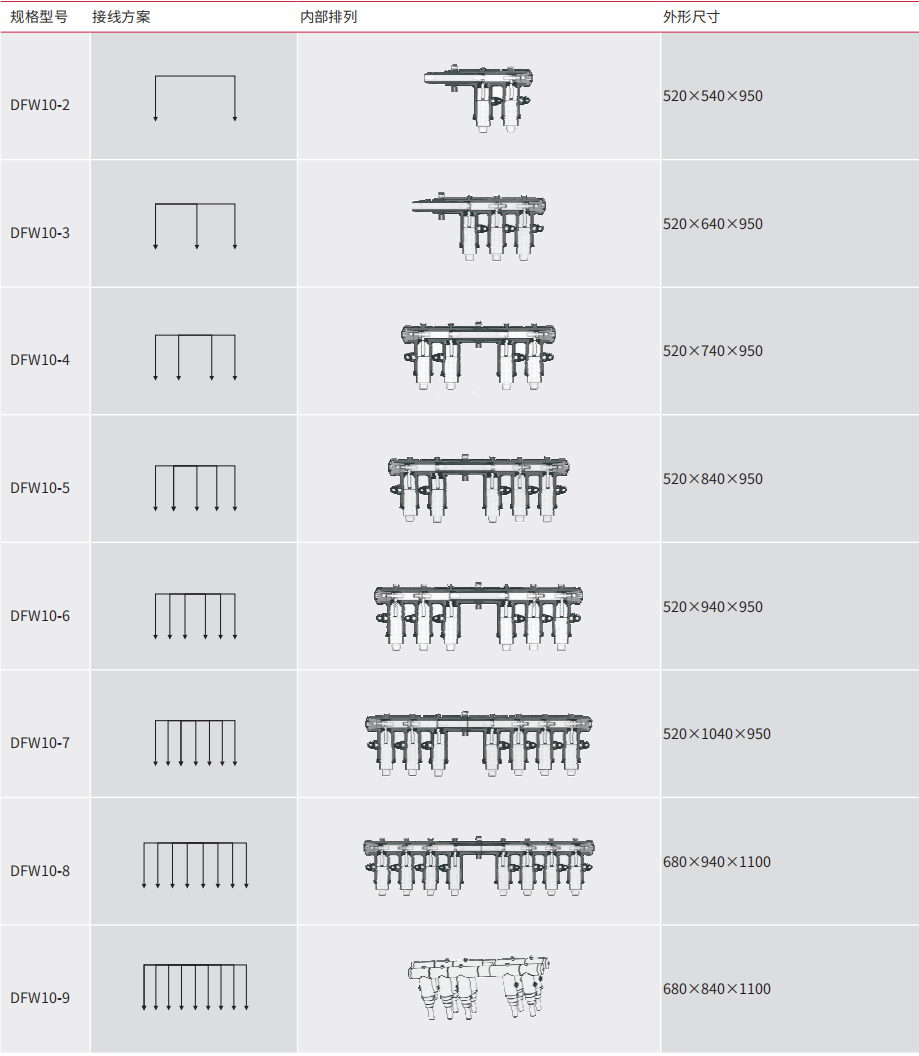

※订货编号说明

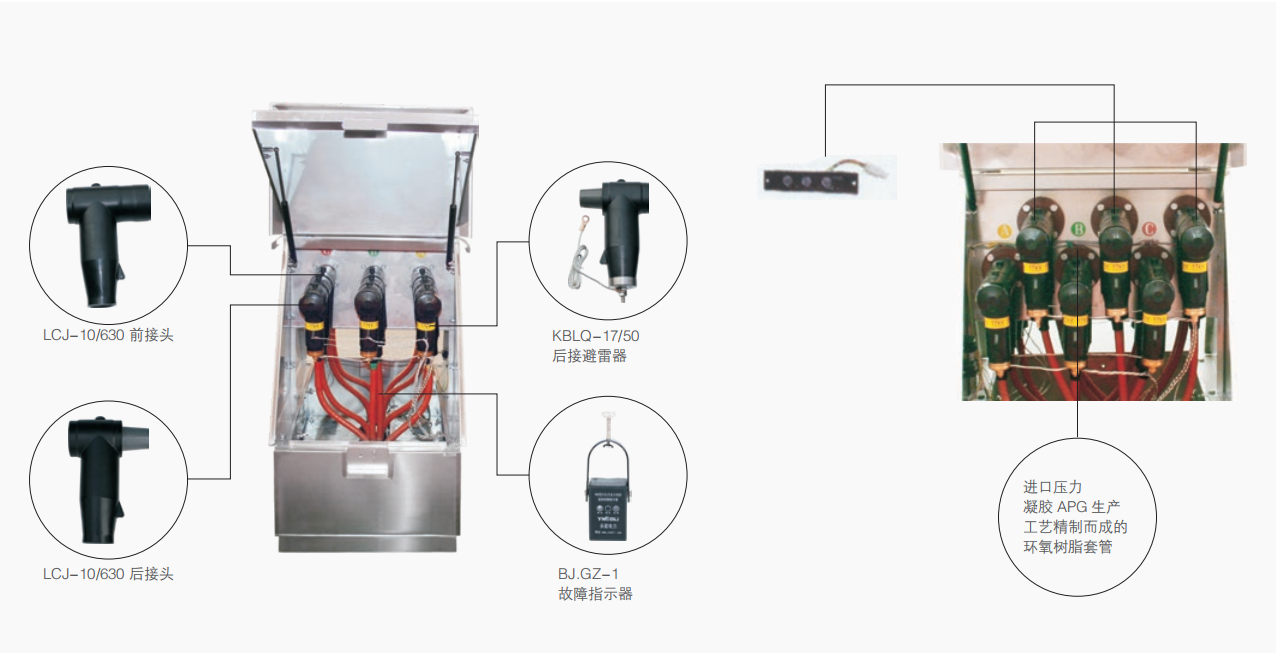

※电缆分接箱内分布图

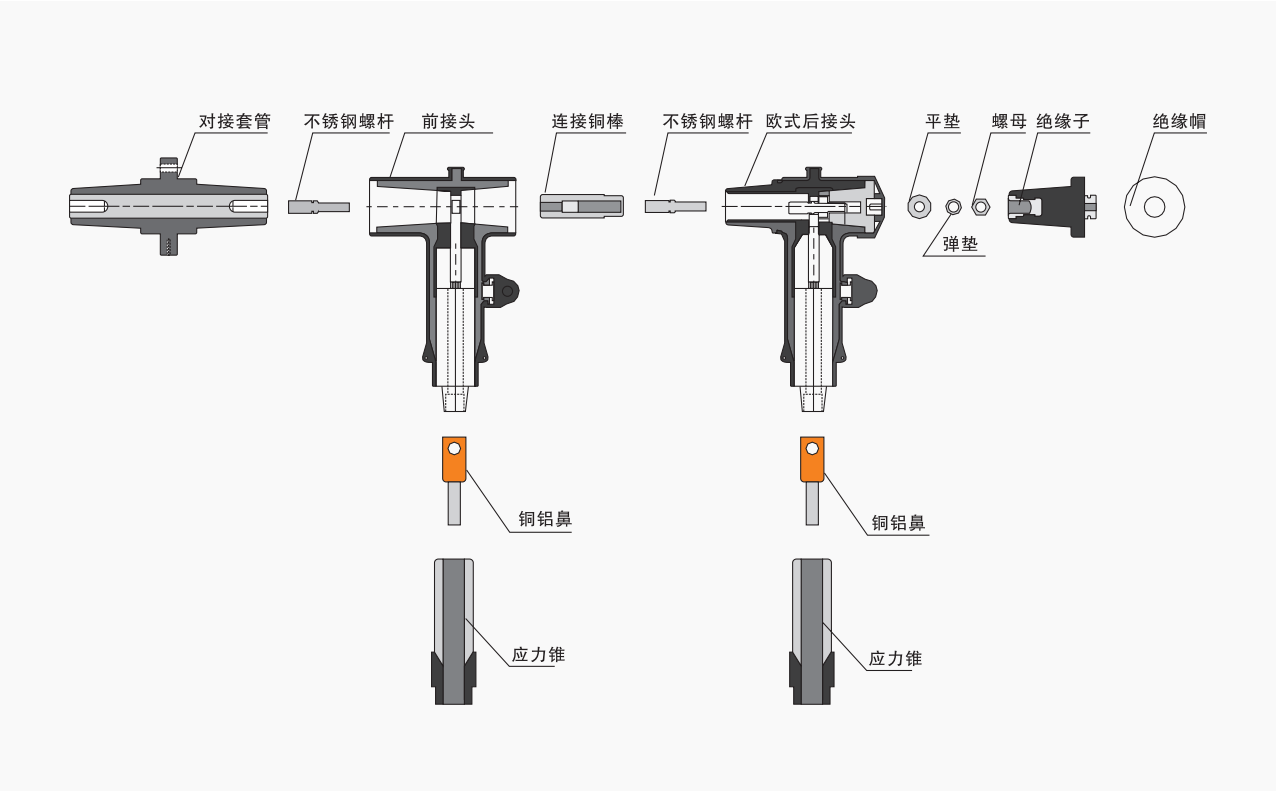

※接头示意图

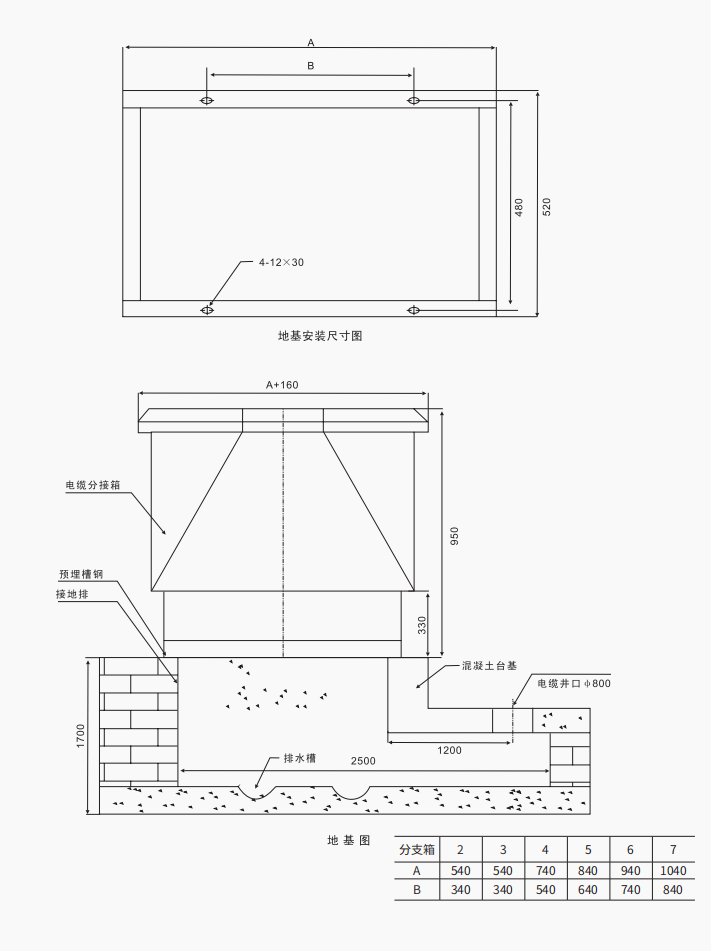

※电缆分接箱地基图
